# 緣由

有一網站需要限制只有特定人員才可瀏覽，通常會使用來源 IP 進行限制，若是無固定辦公室人員（業務）則使用 VPN 連入公司網路獲得允許 IP。

但因為公司沒有自己的網路，所以沒辦法使用這個方法，因此採用 mTLS。

一般網站憑證只是單向用於驗證網站是否合法，mTLS 則是雙向驗證 雙向奔赴的憑證，除了驗證網站是否合法外，也驗證連接端 (client, browser) 是否合法。

官方文件其實有教學 (Set up mutual TLS with user-provided certificates)，但是官方文件都是透過 gcloud 設定，所以這篇紀錄一下怎麼使用 GUI 方式設定。

思路：從 load balance 下手，在 load balance 進行驗證，client 合法才導入後端。

# 需求

先安裝 openssl 用於產生憑證

# 產生根憑證

# 憑證設定檔

建立憑證設定檔 example.cnf

[req]
distinguished_name = empty_distinguished_name
[empty_distinguished_name]
# Kept empty to allow setting via -subj command line arg.
[ca_exts]
basicConstraints=critical,CA:TRUE
keyUsage=keyCertSign
extendedKeyUsage=clientAuth

# 根憑證與密鑰

使用 openssl 產生根憑證密鑰 root.key 與根憑證 root.cert

openssl req -x509 \
    -new -sha256 -newkey rsa:2048 -nodes \
    -days 3650 -subj '/CN=root' \
    -config example.cnf \
    -extensions ca_exts \
    -keyout root.key -out root.cert

# 產生中繼憑證

# 中繼憑證簽名請求

產生中繼憑證密鑰 int.key 跟中繼憑證簽名請求 int.req

openssl req \
    -new -sha256 -newkey rsa:2048 -nodes \
    -subj '/CN=int' \
    -config example.cnf \
    -extensions ca_exts \
    -keyout int.key -out int.req

# 中繼憑證

產生中繼憑證 int.cert

openssl x509 -req \
    -CAkey root.key -CA root.cert \
    -set_serial 1 \
    -days 3650 \
    -extfile example.cnf \
    -extensions ca_exts \
    -in int.req -out int.cert

# 建立信任設定

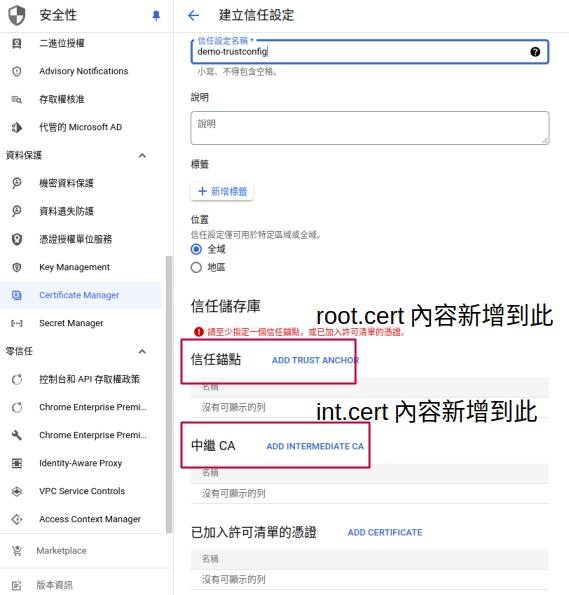

從 https://console.cloud.google.com/security/ccm/list/trustConfigs 建立信任設定
把前面步驟產生的 root.cert 內容增加到信任錨點、 int.cert 內容增加到中繼 CA。

信任設定

# 建立用戶端驗證

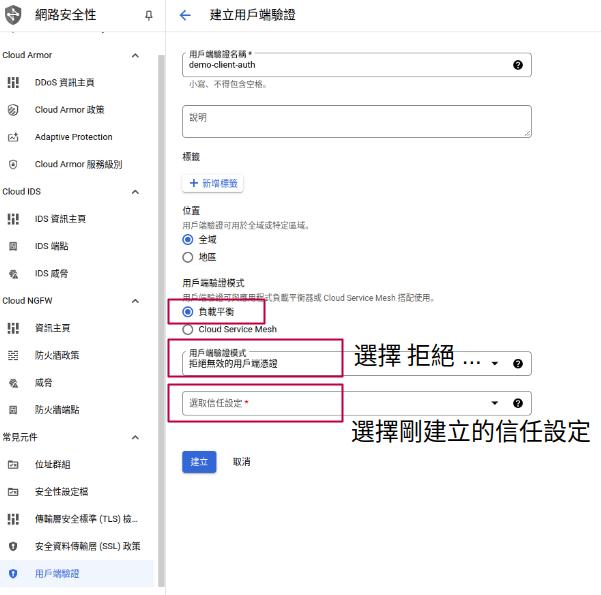

從 https://console.cloud.google.com/net-security/clientauth/serverTlsPolicies 建立用戶端驗證
用戶端驗證模式選擇 負載平衡 以及 拒絕無效的用戶憑證 ，信任設定選取前一步驟建立的設定檔。
用戶端驗證

# 負載平衡設定

https://console.cloud.google.com/net-services/loadbalancing/list/loadBalancers

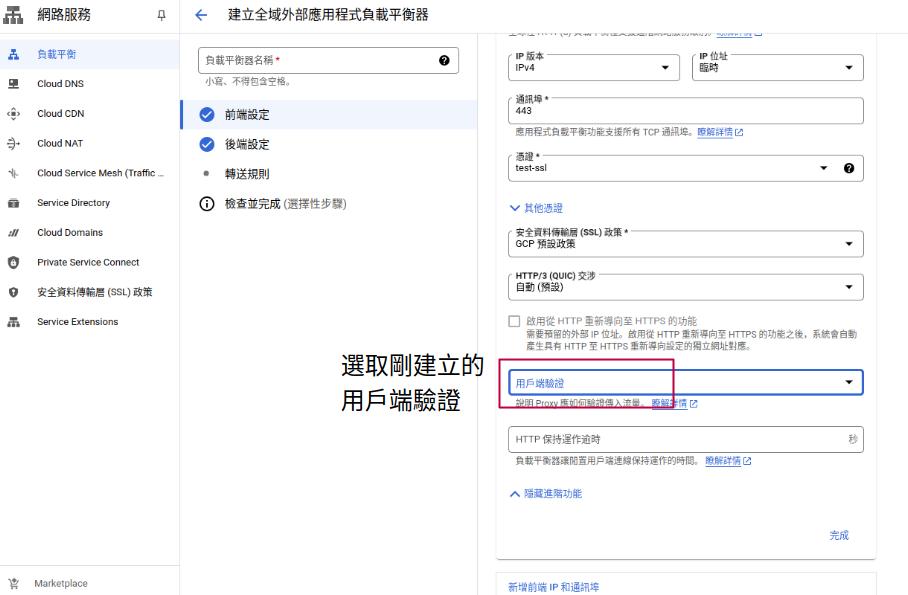

在負載平衡的前端設定處，選取剛建立的用戶端驗證，可能不會馬上生效，如果生效後開啟網址會是 ERR_CONNECTION_CLOSED 的訊息。

負載平衡

# 建立用戶端憑證

# 用戶端設定檔

建立用戶端設定檔 client.config

[req]
default_bits              = 2048
req_extensions            = extension_requirements
distinguished_name        = dn_requirements
prompt                    = no
[extension_requirements]
basicConstraints          = critical, CA:FALSE
keyUsage                  = critical, nonRepudiation, digitalSignature, keyEncipherment
extendedKeyUsage          = clientAuth
[dn_requirements]
countryName               = US
stateOrProvinceName       = California
localityName              = San Francisco
0.organizationName        = example
organizationalUnitName    = test
commonName                = test.example.com
emailAddress              = test@example.com
# 產生用戶密鑰與簽名請求


會產生  client.key ,  client.csr 。這邊會詢問金鑰密碼，後面匯出時會用到。


openssl req -new -keyout client.key -out client.csr -config client.config
# 產生用戶端憑證


使用  int.cert 、 int.key 、 client.csr  產生用戶端憑證  client.cert


openssl x509 -req -in client.csr -out client.cert -extfile client.config -extensions extension_requirements -days 365 -CA int.cert -CAkey int.key
測試


curl -v -k --key client.key --cert client.cert https://網址
# 瀏覽器匯入憑證


server 端大致上設置完成，還需設定 client 端，client 匯入憑證這邊使用  PKCS #12  格式。

首先將  client.key 、 client.cert  封裝。會產生  client.p12 。

這邊會詢問剛剛產生  client.key  時的金鑰密碼，驗證後會再詢問金鑰匯出密碼，在匯入時會需要 (可不設置)。


openssl pkcs12 -export -inkey client.key -in client.cert -out client.p12 -name "client-cert"
# 憑證匯入


在 Windows、Linux 桌面環境大致上都直接點兩下  client.p12  後輸入匯出密碼即可。之後可開啟瀏覽器查看網站是否可正常瀏覽。


macOS 可能會出現一直詢問密碼 (匯出密碼錯誤) 的情況，強者我同事說是因為  openssh  版本差異關係，使用舊版的  openssh  重新匯出 p12 憑證即可。


macOS 還需要從  鑰匙圈  設定憑證的存取權限為一律允許，否則在瀏覽網站的時候，會一直出現詢問密碼請求允許的情況。
